Měření zesilovače HQQF-55-506W-5-1, malé impedance

Pozor, otevřeno v novém okně. PDFTiskEmail

Napsal uživatel Bobby_Federmann Čtvrtek, 09 červen 2011 15:35





Úvod

V  článcích Měření zesilovače HQQF-55-506W-5-1, Měření zesilovače HQQF-55-506W-5-1 , poměr signál šum a výstupní odpor a Měření zesilovače HQQF-55-506W-5-1, výkony a frekvenční rozsahy již bylo mnohé popsáno, nyní se podíváme na chování zesilovače pro malé impedance.

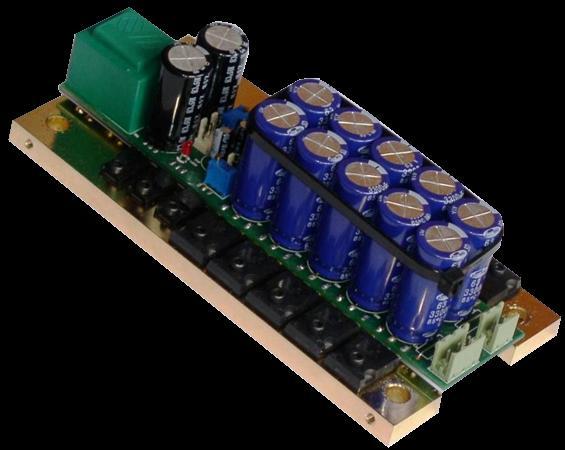

Zesilovač HQQF




Napájecí napětí ±30V

Měřeno sondou 1:1 a burstem se střídou 1:10, při 1kHz, nejdříve do 500mΩ před proudovým omezením a následně ukázkové proudové omezení, jako třetí měření je měření do 200mΩ.







Jde o modul pro napájecí napětím do 63V a impedanci 4Ω, kde špičkový proud nepřesáhne 15A, proudové omezení je nastaveno k 20A, což je naprosto vyhovující.

Následné měření je měření přenosových charakteristik pro zátěž 2Ω, čímž si každý udělá obraz o chování v můstku se 4Ω zátěží a na závěr je měření do impedance 500mΩ, kde je již patrný poměr vlivu výstupního odporu modulu a indukčnosti zátěže, která činila 16µH.











Závěr

Ve všech měřeních modul prokázal šířku pásma 200kHz, rozkmit výstupního napětí až k hodnotě napájecího napětí -3÷5V a schopnost běžně dodávat proud až 4A na tranzistor, tedy celkem 20A.

Na základě upřesňujících specifikací lze moduly sestavit na míru, pro různé napájecí napětí a různé výstupní impedance, od čehož je pak odvozen výstupní výkon.
